Formas y conectores

Actualizado el 16 de octubre de 2026

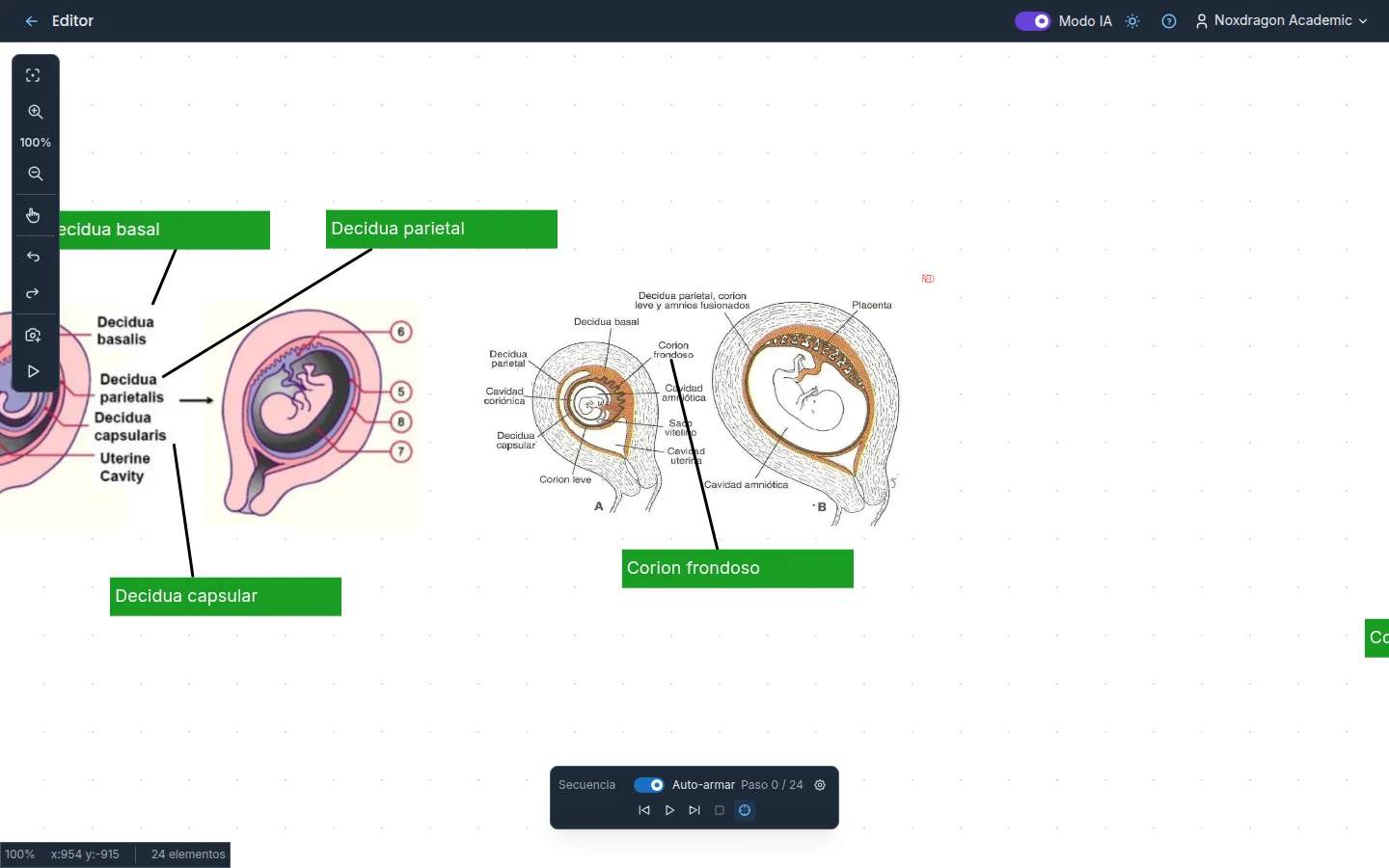

Formas y conectores

Para armar diagramas no necesitas dibujar cada caja a mano. El menú Formas avanzadas de la barra de herramientas reúne figuras listas para usar y conectores que unen unas con otras.

El menú Formas avanzadas

Ábrelo con el icono de formas, a la derecha de Imagen. Tiene cuatro grupos:

  • Conector: la herramienta Conector para unir elementos con líneas.
  • Grafos: Nodo circular y Nodo cuadrado.
  • Diagramas de flujo: Proceso, Inicio / Fin, Decisión y Entrada / Salida.
  • Rótulos: la Herramienta de rótulo, explicada en texto y estilos.

Dibujar una figura

  1. Elige una figura en Grafos o Diagramas de flujo.
  2. Arrastra en el lienzo desde una esquina hasta la opuesta. La figura crece con el arrastre.
  3. Mantén pulsada Mayús mientras arrastras para conservar la proporción.

Si solo haces clic, la figura aparece con su tamaño por defecto, centrada donde hiciste clic.

Cada figura es un cuadro de texto con contorno: haz doble clic sobre ella con Seleccionar para escribir dentro. Desde el panel Texto puedes cambiar su Forma, el Fondo, el Grosor del borde y el Color del borde, igual que en cualquier cuadro de texto. Para cambiar su tamaño, arrastra cualquiera de sus ocho tiradores.

Unir elementos con conectores

  1. Abre Formas avanzadas y elige Conector.
  2. Arrastra desde una forma hasta otra. También puedes hacer clic en el punto de inicio y después en el punto final.
  3. Al acercarte al borde de una forma, el conector se engancha a ella.

Un conector enganchado sigue a sus formas: si mueves una caja, la línea se reajusta sola. Los conectores se pueden enganchar a cuadros de texto, figuras, imágenes y rótulos. Si sueltas un extremo en un espacio vacío, ese extremo queda libre.

Mover los extremos

Selecciona un conector con Seleccionar y verás un tirador en cada extremo. Arrástralo para llevarlo a otro punto o a otra forma; al soltarlo cerca de una forma, se vuelve a enganchar.

Marcadores de inicio y fin

Con un conector seleccionado, el panel Propiedades muestra dos selectores, Inicio y Fin, con cuatro opciones:

  • Ninguno
  • Flecha
  • Punto
  • Rombo

Así puedes dibujar flechas simples, flechas dobles o relaciones de tipo diagrama. Los mismos selectores aparecen para las líneas rectas que crean las Formas inteligentes. Si seleccionas varias líneas a la vez, el cambio se aplica a todas.

En el mismo panel ajustas el Color de trazo y el Grosor de trazo del conector.

Preguntas frecuentes

¿Por qué mi conector no se engancha a la forma? Suelta el extremo más cerca del borde de la forma o dentro de ella. Si lo sueltas lejos, queda libre en el lienzo.

¿Puedo cambiar una figura de proceso por un rombo después de crearla? Sí. Selecciónala y cambia su Forma en el panel Texto.

¿Los conectores nacen con flecha? No, se crean sin marcadores. Elige Flecha en Fin (o en Inicio) desde el panel Propiedades.

¿Los diagramas importados de Mermaid usan estas mismas formas? Sí. Los nodos llegan como figuras y las aristas como conectores, así que se editan igual. Consulta importar Mermaid.
